Para garantizar el funcionamiento fiable durante todo el año de los sistemas de abrepuertas automatcos, las soluciones de energía solar se han convertido en un componente esencial del control de acceso inteligente moderno. Este artículo proporciona pautas completas para la instalación y el cableado eléctrico de un juego de carga de panel solar, lo que ayuda a maximizar la eficiencia energética y mejorar la durabilidad del sistema.
PREPARACIÓN ANTES DE LA INSTALACIÓN
-
Posicionamiento y Ángulo de Inclinación de Panel Solar

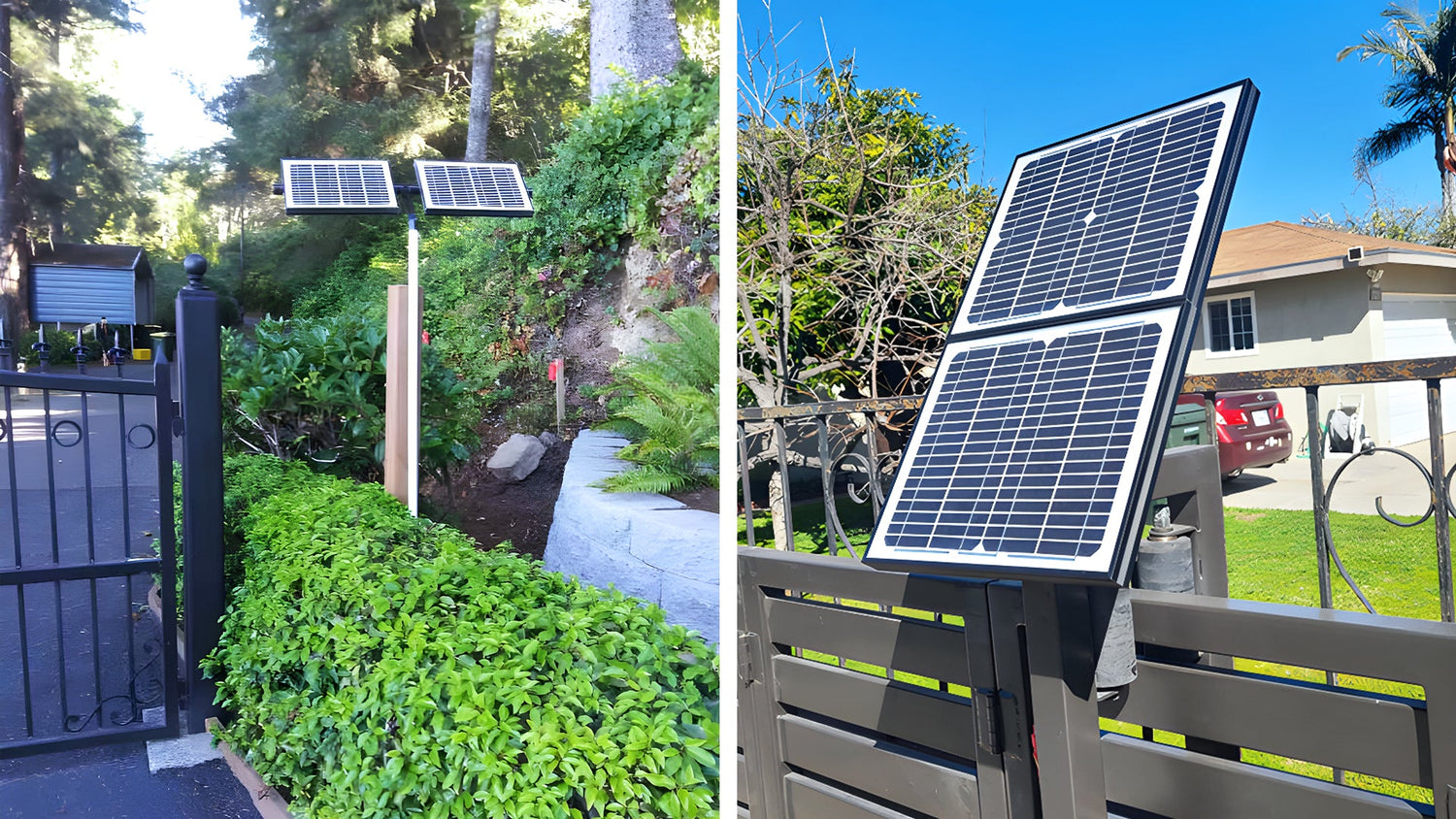

a. Ubicación de La Instalación: Para una eficiencia óptima, el panel solar debe instalarse lo más cerca posible del abrepuertas automático. Esto minimiza la longitud del cable y reduce la pérdida de energía durante la transmisión. Alternativamente, el panel se puede montar en techos o copas de árboles para maximizar la exposición a la luz solar.
Nota: El cable de extensión entre el panel solar y el controlador solar no debe exceder los 15 metros. Un cable más largo puede provocar pérdidas de carga o inducir un acoplamiento de señal de alto voltaje en la entrada del panel solar, lo que podría dañar la fuente de alimentación.
b. Dirección de Instalación: El panel solar debe mirar hacia el sur si está ubicado al norte del ecuador. Si se encuentra al sur del ecuador, debe mirar hacia el norte. Ajuste la orientación según sea necesario en función de las condiciones específicas del sitio para lograr la mejor exposición.
c. Ángulo de Inclinación de La Instalación: Por lo general, se recomienda un ángulo de inclinación de aproximadamente 45 grados para garantizar una exposición constante a la luz solar en la mayoría de las estaciones y latitudes. Para obtener un rendimiento óptimo, ajuste el ángulo de inclinación de acuerdo con la latitud geográfica del sitio. También puede ser necesario un ajuste estacional para tener en cuenta las variaciones en la altitud solar y mantener el pico de generación de energía.
Nota: Al integrar paneles solares de terceros con nuestro juego de panel solar, se recomienda utilizar paneles de 24V. La fuente de alimentación del sistema de abrepuertas admite una potencia máxima del panel solar de 240 W. Exceder este límite puede causar daños a la fuente de alimentación.
-
Protección de Seguridad
a. Evite instalar o cablear el sistema durante condiciones climáticas adversas como lluvia, nieve o vientos fuertes.
b. Asegúrese de que todas las herramientas estén en buenas condiciones antes de comenzar la instalación. No utilice herramientas dañadas o defectuosas.
c. Use guantes y otro equipo de protección adecuado durante la instalación para evitar lesiones.
d. Asegure todos los tornillos firmemente para evitar que se aflojen o se desprendan con el tiempo.
INSTALACIÓN Y CABLEADO DE PANEL SOLAR
-
Instalación de Panel Solar
Conecte dos o más paneles utilizando los accesorios de ferretería incluidos y los orificios pre-perforados en la parte posterior de cada panel. Para obtener instrucciones de montaje detalladas, consulte el video de instalación (Este video muestra la instalación usando dos paneles solares de 10W como ejemplo.).
-
Cableado de Panel Solar
Conecte dos o más paneles utilizando los Cables de Salida de los paneles solares (tamaño: 2C x 0,75mm²) y el Cable de Conexión Paralela (tamaño: 2C x 0,75mm²). Para obtener instrucciones detalladas sobre el cableado, consulte el video de instalación (Este video muestra la instalación usando dos paneles solares de 10W como ejemplo.).
MANTENIMIENTO DE PANEL SOLAR
1. Elimine el polvo, la suciedad, las hojas y la nieve para garantizar que el panel solar reciba la máxima luz solar y funcione de manera eficiente.
2. Revise todos los cables y conectores periódicamente para asegurarse de que no haya daños, envejecimiento u holgura.
3. Inspeccione regularmente los soportes de montaje y los accesorios para confirmar que estén bien asegurados y libres de óxido o corrosión.
4. Asegúrese de que no haya árboles, edificios u otros obstáculos que proyecten sombras en el panel, ya que esto puede reducir su eficiencia.
Siguiendo estos pasos, puede completar de manera efectiva la instalación y el cableado de su sistema de carga del panel solar. Disfrute de la comodidad y fiabilidad de la energía renovable para la automatización de sus puertas con la tecnología TOPENS. Si tiene algún problema durante la instalación o el funcionamiento, póngase en contacto con nuestro equipo de atención al cliente para obtener asistencia inmediata.
