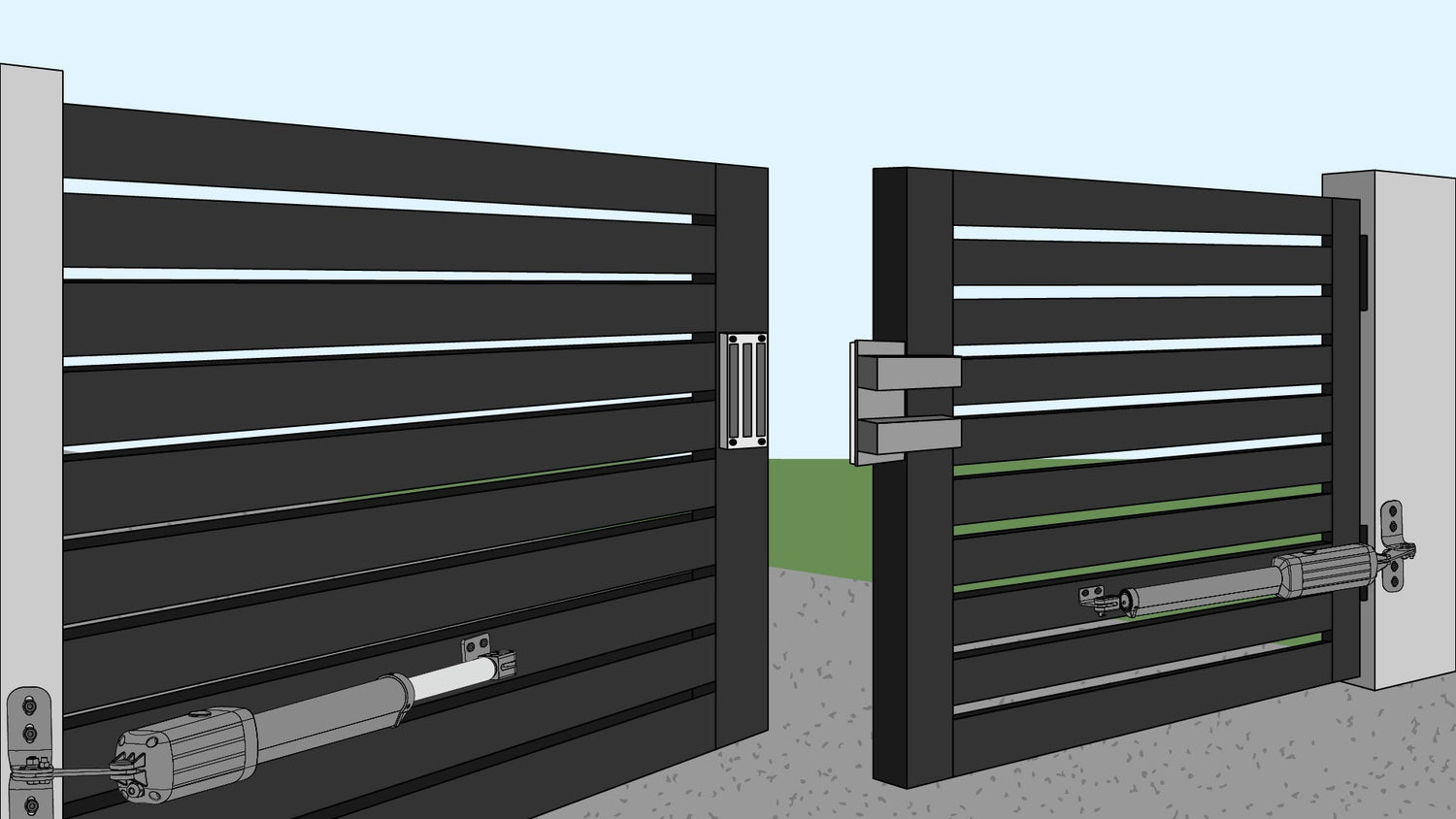

La cerradura electromagnética (maglock) utiliza la fuerza magnética para mantener una puerta cerrada de forma segura, impidiendo el acceso no autorizado. Cuando se integra en un sistema de puertas automáticas, la cerradura electromagnética mejora significativamente la seguridad.
Esta guía explica la compatibilidad de las cerraduras magnéticas con los TOPENS abrepuertas abatibles, los métodos de cableado adecuados, el funcionamiento y las consideraciones de seguridad esenciales.
1. Compatibilidad con los TOPENS Abrepuertas Abatibles
Todos los TOPENS abrepuertas abatibles son compatibles con cerraduras magnéticas. Sin embargo, solo los modelos XD851 y XD852 admiten el cableado directo a una cerradura magnética.
La cerradura magnética cuenta con un diseño a prueba de fallos, lo que significa que requiere alimentación continua para permanecer bloqueada. Cuando se corta la alimentación, la cerradura se libera y la puerta se puede abrir.
Para todos los demás modelos TOPENS, los terminales LOCK de la placa de control están diseñados para cerraduras eléctricas a prueba de fallos. Estos terminales emiten 24VCC solo durante los primeros 4 segundos del ciclo de apertura del abridor y permanecen sin alimentación el resto del tiempo.
Por lo tanto, para los modelos distintos de XD851 / XD852, se requiere un relé externo de 24VCC para convertir la señal de bloqueo y que la cerradura magnética funcione correctamente.
** Anotación:
- En caso de fallo eléctrico, una cerradura a prueba de fallos se desbloqueará. Esta cerradura es adecuada para situaciones en las que se prioriza la evacuación segura. Las cerraduras magnéticas son ejemplos típicos de cerraduras de fallos.
- En caso de fallo eléctrico, una cerradura a prueba de seguridad se bloqueará. Esta cerradura es adecuada para situaciones en las que se prioriza la seguridad territorial. La mayoría de las cerraduras eléctricas son cerraduras de seguridad.
2. Cableado de la Cerradura Electromagnética
Notas Importantes
- Una cerradura magnética permanece bloqueada solo mientras se suministra energía de forma continua. En caso de interrupción del suministro eléctrico, la cerradura dejará de funcionar. Los sistemas alimentados por batería solo proporcionan un respaldo a corto plazo y, por lo general, no se recomiendan para aplicaciones de cerraduras magnéticas por motivos de seguridad.
- Una cerradura magnética de 12V debe alimentarse con una fuente de alimentación de 12VCC, y una cerradura magnética de 24V debe alimentarse con una fuente de alimentación de 24VCC. Asegúrese siempre de que el voltaje de la cerradura magnética coincida con la fuente de alimentación.
- TOPENS abrepuertas abatibles proporcionan una salida de 24VCC. En los modelos equipados con una fuente de alimentación UPS01 (PLUS) o DPS180-U y que utilizan electricidad de CA como fuente de alimentación principal, una cerradura magnética de 24V puede obtener la alimentación directamente del abridor.
- Si la cerradura magnética funciona a 12VCC, se requiere una fuente de alimentación independiente de 12VCC.
- Cuando se utilice un relé, seleccione un relé de 24VCC con una potencia nominal adecuada para el consumo de corriente de la cerradura magnética, evitando el sobrecalentamiento o el fallo.
(1) Modelos XD851 y XD852 — Conexión Directa
- Estos modelos admiten tanto cerraduras eléctricas de seguridad como cerraduras magnéticas de fallos con una potencia nominal de 24VCC y menos de 3A.
- Configure el modo de funcionamiento del terminal de la cerradura en “ELECTROMAGNETIC” a través de la placa de control o la aplicación TOPENS Smart (consulte el manual de instalación para obtener más detalles).
- Conecte los cables positivo y negativo de la cerradura magnética directamente a los terminales LOCK de la placa de control.
(2) Abrepuertas con UPS01 (PLUS) / Fuente de Alimentación DPS180-U (Excepto XD851 y XD852)
- Utilice una cerradura magnética de 24V con una potencia nominal inferior a 3A, junto con un relé de 24 VCC de capacidad adecuada.
Pasos de Cableado:
a. Conecte los cables positivo y negativo de la cerradura magnética a los terminales BAT a través de los contactos normalmente cerrados (NC) del relé.
b. Conecte la bobina del relé a los terminales LOCK.
(3) Otras Condiciones
Se requiere una fuente de alimentación adicional y un relé de 24 VCC si:
- El abridor no incluye una fuente de alimentación UPS01 (PLUS) / DPS180-U, o
- La cerradura magnética tiene una potencia nominal de 12 VCC.
Wiring Steps:
a. Conecte los cables positivo y negativo de la cerradura magnética a la fuente de alimentación externa a través de los contactos normalmente cerrados (NC) del relé.
b. Conecte la bobina del relé a los terminales LOCK.
Nota: Asegúrese siempre de que el voltaje de la cerradura magnética coincida con el de la fuente de alimentación.
3. Secuencia de Funcionamiento
Tras la instalación, el sistema funciona de la siguiente manera:
-
Puerta Cerrada: La cerradura magnética se alimenta a través de los contactos NC del relé, lo que mantiene la puerta cerrada de forma segura.
-
Apertura de la Puerta: El abridor envía una señal de LOCK; el relé cambia a Normalmente Abierto (NO), cortando la alimentación y liberando la cerradura.
- Puerta Cerrada de Nuevo: Se restablece la alimentación y la cerradura magnética se vuelve a activar automáticamente para bloquear la puerta.
Esto garantiza que la puerta permanezca bloqueada cuando está cerrada y se desbloquee automáticamente cuando se activa el abridor.
4. Consideraciones de Seguridad
- En el caso de los adobles abrepuertas abatibles, ajuste el tiempo de retardo de apertura y cierre entre los brazos principal y esclavo a más de 4 segundos para garantizar un funcionamiento suave y seguro.
- Dado que los cierres magnéticos son a prueba de fallos y se desbloquean cuando se pierde la alimentación, en las zonas con cortes de energía frecuentes se debe considerar la posibilidad de utilizar un cierre a prueba de seguridad, como el TOPENS ET24 Cerradura Eléctrico.
Un cierre magnético correctamente instalado proporciona una importante mejora de la seguridad de los sistemas de TOPENS abrepuertas abatibles. Con el cableado del relé y la configuración de la alimentación correctos, la cerradura magnética se integra a la perfección, manteniendo la puerta firmemente bloqueada cuando está cerrada y liberándola automáticamente durante el funcionamiento.
