Um den langfristigen und zuverlässigen Betrieb von automatischen Torsystemen zu gewährleisten, sind Solarstromlösungen ein wichtiger Bestandteil der modernen intelligenten Zugangskontrolle. In diesem Artikel werden umfassende Richtlinien für die Installation und die elektrische Verdrahtung von Solarmodul Set beschrieben, um die Energieeffizienz zu maximieren und die Lebensdauer des Systems zu erhöhen.
VORBEREITUNG VOR DEM EINBAU
- Positionierung und Neigungswinkel des Solarpanels

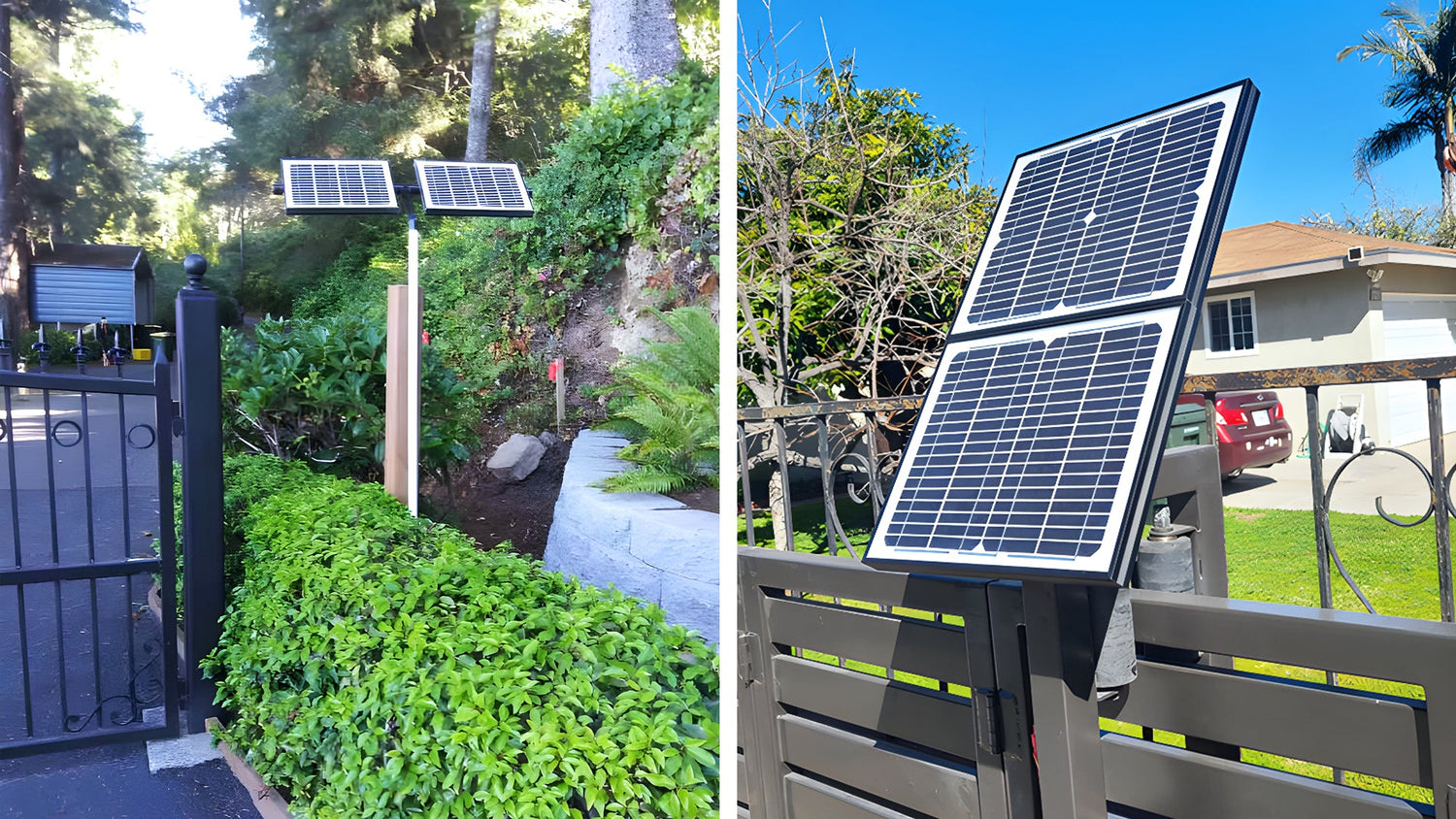

a. Installationsort: Um die optimale Effizienz zu erreichen, sollte das Solarpanel so nah wie möglich am automatischen Torantrieb installiert werden. Dadurch wird die Kabellänge minimiert und der Energieverlust bei der Stromübertragung verringert. Als Alternative kann das Panel auf Dächern oder Baumkronen montiert werden, um das Sonnenlicht optimal zu nutzen.
Hinweis: Das Verlängerungskabel zwischen dem Solarmodul und dem Solarregler sollte nicht länger als 15 Meter sein. Ein längeres Kabel kann zu Ladeverlusten führen oder eine Signaleinkopplung mit hoher Spannung am Solarmoduleingang bewirken, wodurch die Stromversorgung beschädigt werden könnte.
b.Installationsrichtung: Das Solarmodul sollte nach Süden ausgerichtet sein, wenn es im Nordhalbkugel liegt. Wenn es im Südhalbkugel liegt, sollte das Solarmodul nach Norden ausgerichtet sein. Die Ausrichtung ist je nach den spezifischen Standortbedingungen anzupassen, um die beste Belichtung zu erzielen.
c. Neigungswinkel der Installation: Im Allgemeinen wird ein Neigungswinkel von etwa 45 Grad empfohlen, um eine gleichmäßige Sonneneinstrahlung in den meisten Jahreszeiten und Breitengraden zu gewährleisten. Für optimale Leistung sollte der Neigungswinkel entsprechend dem geografischen Breitengrad des Standorts angepasst werden. Eine Feinabstimmung nach Jahreszeiten kann auch erforderlich sein, um Schwankungen der Sonnenhöhe zu berücksichtigen und die Spitzenenergieerzeugung aufrechtzuerhalten.
Hinweis: Bei der Integration von Solarmodulen anderer Marken mit unserem Solarmodul Set wird die Verwendung von 24V Solarpanels empfohlen. Die Stromversorgung des Torantriebs unterstützt eine maximale Leistung von 240W Solarmodulen. Ein Überschreiten dieser Grenze kann zu Schäden an der Stromversorgung führen.
- Sicherheitsschutz
a. Die Installation oder Verkabelung des Systems sollte nicht bei schlechten Wetterbedingungen wie Regen, Schnee oder starkem Wind erfolgen.
b. Stellen Sie sicher, dass alle Werkzeuge in gutem Zustand sind, bevor Sie mit der Installation beginnen. Benutzen Sie kein beschädigtes oder fehlerhaftes Werkzeug.
c. Benutzen Sie während der Installation Handschuhe und andere geeignete Schutzausrüstung, um Verletzungen zu vermeiden.
d. Ziehen Sie alle Schrauben fest an, um ein Lockern oder Lösen im Laufe der Zeit zu vermeiden.
INSTALLATION UND VERKABELUNG VON SOLARMODULEN
- Installation von Solarmodulen
Schließen Sie zwei oder mehr Module mithilfe des mitgelieferten Zubehörs und der vorgebohrten Löcher auf der Rückseite jedes Moduls an. Detaillierte Montageanweisungen finden Sie im Installationsvideo. (Dieses Video dient als Beispiel für die Installation von zwei 10W Solarmodulen)
- Verkabelung von Solarmodulen
Schließen Sie zwei oder mehr Module mit den Ausgangskabeln der Solarmodule (Größe: 2C x 0.75mm2) und dem Parallelanschlusskabel (Größe: 2C x 0.75mm2) an. Detaillierte Anweisungen zur Verkabelung finden Sie im Installationsvideo. (Dieses Video dient als Beispiel für die Installation von zwei 10W Solarmodulen)
WARTUNG VON SOLARMODULEN
1. Reinigen Sie die Anlage von Staub, Schmutz, Laub und Schnee, um sicherzustellen, dass das Solarmodul ein Maximum an Sonnenlicht erhält und effizient arbeitet.
2. Überprüfen Sie regelmäßig alle Kabel und Anschlüsse, um sicherzustellen, dass sie nicht beschädigt, veraltet oder lose sind.
3. Überprüfen Sie regelmäßig die Montagehalterungen und Befestigungen, um sicherzustellen, dass sie fest sitzen und frei von Rost oder Korrosion sind.
4. Stellen Sie sicher, dass keine Bäume, Gebäude oder andere Hindernisse Schatten auf das Panel werfen, da dies seine Effizienz beeinträchtigen kann.
Wenn Sie diese Schritte befolgen, können Sie die Installation und Verkabelung Ihres Aufladesystems mit Solarmodulen effektiv durchführen. Genießen Sie den Komfort und die Zuverlässigkeit der erneuerbaren Energie für Ihre Torautomatisierung mit TOPENS Technologie. Wenn Sie bei der Installation oder dem Betrieb Probleme haben, wenden Sie sich bitte an unser Kundendienstteam, das Ihnen umgehend hilft.
