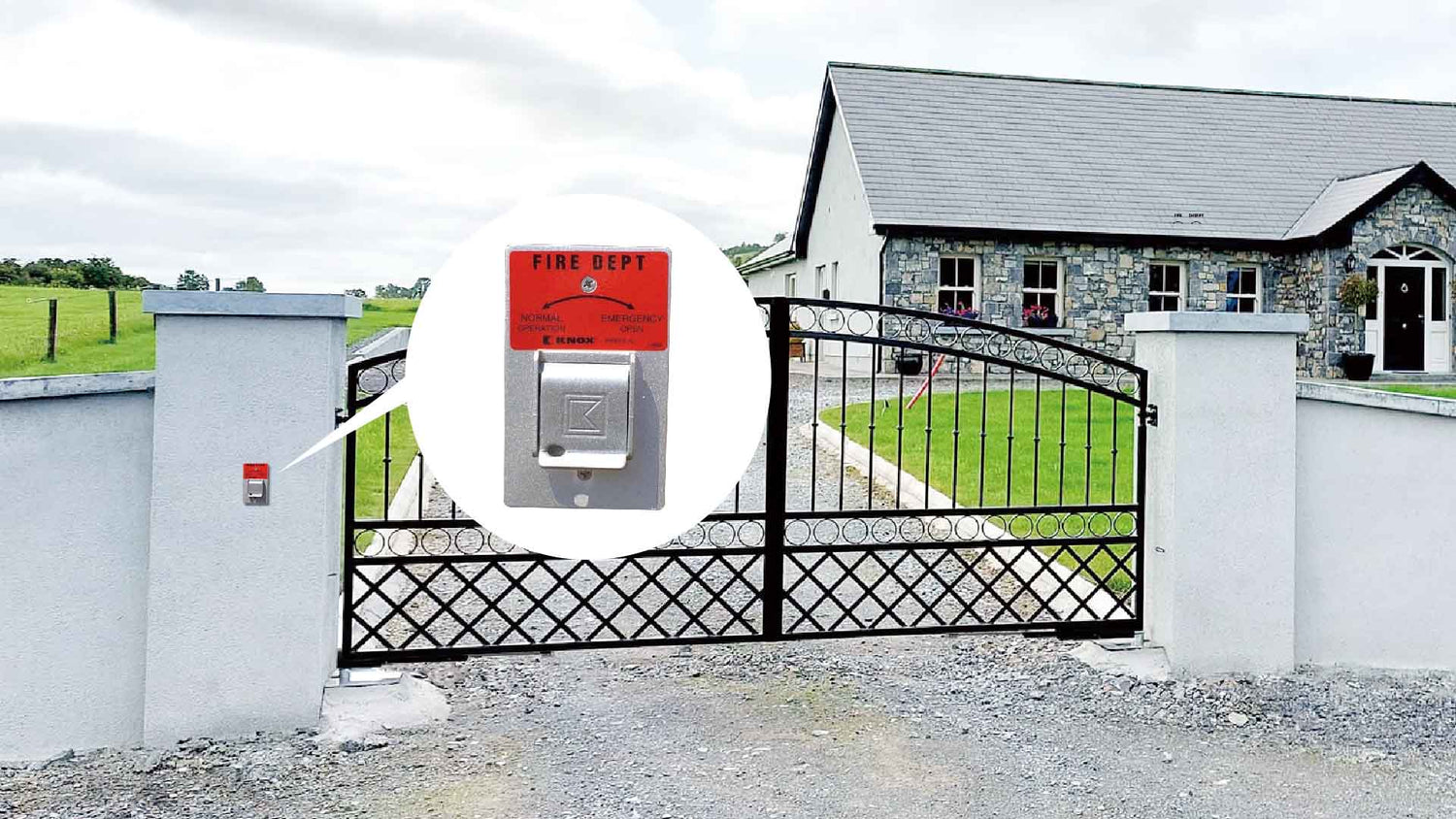

El interruptor Knox Gate & Key es un dispositivo de control de acceso para emergencias diseñado para su uso con puertas automáticas, sistemas electrónicos de acceso y barreras motorizadas. Permite a los bomberos y al personal de emergencia desbloquear o activar una puerta rápidamente mediante una llave maestra Knox estandarizada, proporcionando acceso inmediato sin necesidad de forzar la entrada, sin daños a la propiedad y sin retrasos en la respuesta.
Esta guía explica cómo integrar correctamente un interruptor Knox con los TOPENS abrepuertas, incluyendo requisitos de compatibilidad, métodos de cableado según el modelo, comportamiento operativo y consideraciones clave de seguridad y cumplimiento.
1. Compatibilidad con TOPENS Abrepuertas
Los TOPENS Abrepuertas son compatibles con interruptores Knox que proporcionan una salida de contacto seco normalmente abierto (NO). Se pueden utilizar tanto interruptores momentáneos como mantenidos, dependiendo de los requisitos del código local contra incendios y de las necesidades operativas del sitio.
Importante: Asegúrese de que el interruptor Knox solo proporcione una función de contacto seco y no emita tensión. Suministrar voltaje externa a la placa de control puede causar daños al sistema.
2. Cableado de un Interruptor Knox a TOPENS Abrepuertas
(1) Descripción General
- La mayoría de los TOPENS abrepuertas abatibles y deslizantes permiten conectar el interruptor Knox directamente a la placa de control, sin necesidad de módulos de interfaz adicionales.
- Sin embargo, los siguientes modelos requieren una placa adaptadora (la misma placa adaptadora que se utiliza con el TOPENS TEW3 Vehicle Sensor): AT602, AT1202, KD702, RK990T, RK1200T, CK1200, RK2500T, CK2500, CK2600
(2) Procedimiento de Cableado
- En los modelos que requieren una placa adaptadora, instálela en la placa de control del abridor antes de realizar cualquier conexión.
- Para los modelos XD852(S), XD552(S), XD851(S) y XD551(S), conecte los cables del interruptor Knox directamente a los terminales específicos del interruptor de acceso en caso de incendio.
- En los demás modelos, conecte el interruptor Knox a los terminales del sensor de salida de vehículos en la placa de control.
(3) Conexiones de Terminales
- Conecte el terminal NO del interruptor Knox al terminal FIRED. / OPSW / LOOP / XB2 del abridor.
- Conecte el terminal COM del interruptor Knox al terminal GND / COM / LOOP / OPSW / XB1 del abridor.
(4) Tabla de Referencia de Conexiones
Las etiquetas de los terminales pueden variar según el modelo, pero sus funciones son equivalentes. Excepto los modelos XD852(S), XD552(S), XD851(S) y XD551(S), que incluyen terminales específicos para acceso en caso de incendio, todos los demás modelos utilizan los terminales de la varilla del sensor del vehículo.
Consulte siempre el manual de usuario específico de TOPENS para conocer la ubicación exacta de los terminales.
Abrepuertas Abatibles
| Modelo | Terminales | Tipo de Conexión |
| XD852(S), XD552(S), XD851(S), XD551(S) | FIRED. + GND (Acceso dedicado para emergencias) |
Directo |
| JY9132, AT6132S, AT12132S, A5132, A8132, PW302, PW502, PW802, AD5S, AD8S, AT6131(S), AT12131(S), A5131, A8131, A3S, A5S, A8(S) | OPSW + COM | Directo |
| AT602, AT1202, KD702 | LOOP | Placa adaptadora necesitada |
Abrepuertas Deslizantes
| Modelo | Terminales | Tipo de Conexión |
| DKR500ST, DKR1100ST, DKC500S, DKC1100S, DK1000S | OPSW | Directo |
| RK990T, RK1200T, RK2500T, CK1200, CK2500, CK2600 | XB2 + XB1 | Placa adaptadora necesitada |
| RK500T, RK700T, RK1100T, CK700, CK1100, BK800, CF800, LC1100 | OPSW + COM | Directo |
| DKC2000S | LOOP + COM | Directo |
3. Funcionamiento
(1) Activación de Emergencia de la Puerta
Cuando se activa el interruptor Knox, los contactos NO y COM se cierran (de forma momentánea o continua, según el tipo de interruptor). La TOPENS placa de control interpreta esto como una orden de apertura, y la puerta se abre inmediatamente para permitir el acceso de emergencia.
(2) Mantenimiento de la Puerta Abierta (Opcional)
Modelos XD852(S), XD552(S), XD851(S), XD551(S):
Cuando se activa el interruptor Knox, independientemente de si es de tipo mantenido o momentáneo, la puerta se abre y permanece abierta automáticamente para permitir el acceso de emergencia.
Todos los Demás Modelos:
Si la puerta está equipada con una función de cierre automático y debe permanecer abierta durante operaciones de emergencia prolongadas, puede ser necesaria una configuración adicional en función del tipo de interruptor Knox instalado.
A. Interruptor Knox de Contacto Mantenido
- Al activar el interruptor, la puerta se abre.
- La puerta permanece abierta hasta que el interruptor se vuelva a colocar manualmente en su posición normal.
- Este método es muy utilizado y aceptado en los lugares donde lo permiten las normas locales de construcción y de prevención de incendios.
B. Interruptor Knox Momentáneo
Si se ha instalado un interruptor Knox momentáneo y la puerta debe permanecer abierta, se requiere un interruptor de palanca adicional.
- Conecte el interruptor a los terminales del sensor fotocelular de la placa de control y active la función del sensor fotocelular. Consulte el manual de usuario correspondiente de TOPENS para obtener instrucciones detalladas sobre el cableado.
- Cuando el interruptor está en la posición ON, la función de cierre automático se desactiva y la puerta permanece abierta.
- Cuando el interruptor está en la posición OFF, se restablece la función normal de cierre automático.
- Se deben colocar instrucciones claras dentro de la caja Knox, tales como: “Active este interruptor para mantener la puerta abierta”.
- Se recomienda encarecidamente que el interruptor lleve marcas ON / OFF claramente identificadas.
También puede consultar el artículo “Cómo Mantener Su Puerta Abierta con la Función de Cierre Automático Habilitada” para obtener más soluciones.
4. Notas sobre Seguridad, Cumplimiento Normativo e Instalación
- Antes de la instalación, compruebe que el interruptor Knox de un contacto seco normalmente abierto (NO).
- Si se desactiva el cierre automático para uso de emergencia, deben colocarse instrucciones claras dentro de la caja Knox.
- Los interruptores Knox no son suministrados por TOPENS y deben adquirirse a través de proveedores externos cualificados (por ejemplo, Knox).
- La instalación debe cumplir con los requisitos de la autoridad competente (AHJ), el departamento de bomberos y los códigos de construcción aplicables.
La integración adecuada de un Interruptor Knox Gate & Llave con los TOPENS abrepuertas garantiza un acceso de emergencia fiable, al tiempo que se mantiene un funcionamiento seguro y conforme a la normativa de la puerta. Al seleccionar el dispositivo Knox de contacto seco NO adecuado, seguir los requisitos de cableado específicos de cada modelo y configurar correctamente el sistema según la normativa local, se obtiene una solución profesional y conforme a los códigos.
Si tiene dudas sobre la compatibilidad, el cableado o la configuración de un modelo específico de TOPENS abridor, póngase en contacto con el servicio de asistencia técnica de TOPENS antes de la instalación para evitar daños en el sistema y garantizar el pleno cumplimiento de los requisitos de acceso de emergencia.
