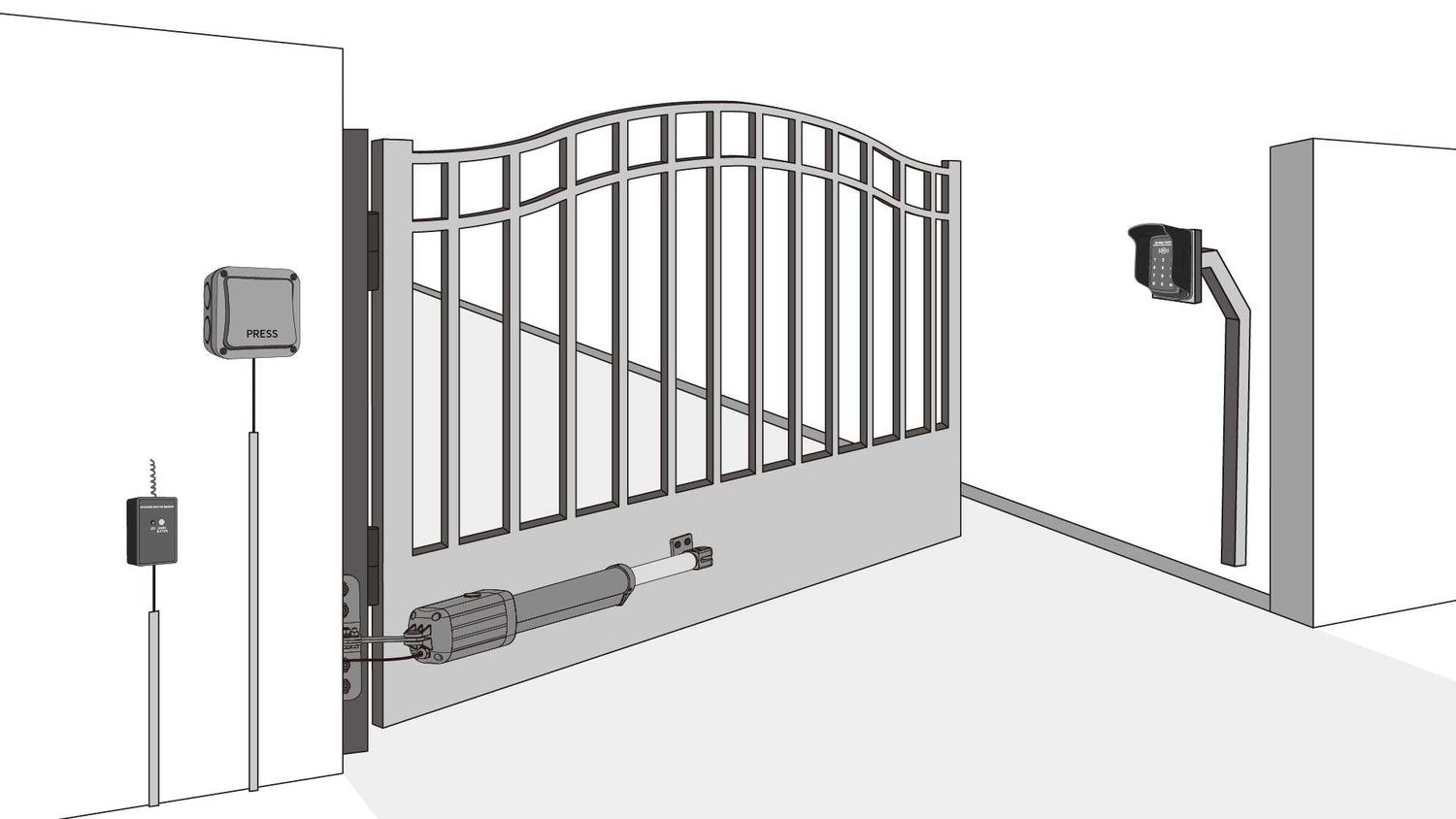

Los TOPENS accesorios cableados ofrecen mayor comodidad y flexibilidad para los sistemas de puertas automáticas. Normalmente, cada accesorio se conecta a su terminal designado en la placa de control. Sin embargo, en los casos en los que varios accesorios, como el TC148 Pulsador Impermeable con Cable, el TC175P Teclado de Código con Cable y el ERM12 Receptor de Externo, deben compartir el mismo terminal (por ejemplo, O/S/C y COM), es esencial realizar un cableado adecuado para garantizar un funcionamiento seguro y fiable.
Esta guía describe dos métodos eficaces para conectar varios accesorios a un terminal compartido.
Paso 1: Preparación
1. Desconecte la alimentación del abrepuertas antes de comenzar el cableado.
2. Prepare los cables de conexión para cada accesorio:
- Conecte un extremo de cada cable a los terminales correspondientes de cada accesorio.
- Separe y etiquete los extremos libres de los cables: agrupe los destinados al terminal O/S/C y al COM.
Paso 2: Conexión Directa (Cuando la Capacidad del Terminal lo Permite)
Si el bloque de terminales de la placa de control puede alojar de forma segura varios cables:
1. Compruebe que el tornillo del terminal pueda sujetar firmemente todos los cables sin provocar conexiones sueltas o inestables.
2. Pele aproximadamente 6-8 mm (0,24-0,32") de aislamiento de cada extremo del cable.
3. Enrosque juntos los extremos de los cables que se conectarán al mismo terminal (O/S/C o COM).
4. Inserte el haz de cables enroscados en la ranura del terminal correspondiente.
5. Asegúrese de que el tornillo se sujete directamente al conductor desnudo y no a la capa aislante para mantener una buena conductividad.
6. Compruebe que no haya hilos de cobre expuestos fuera del terminal, ya que esto podría provocar un cortocircuito.
Notas
- Este método es rápido y eficaz cuando el número de cables es reducido y el tamaño del terminal lo permite.
- Si el terminal COM no puede alojar todos los cables, conecte los restantes al terminal GND adyacente.
Paso 3: Método de Cable Flexible (Cuando el Espacio del Terminal es Limitado)
Si el bloque de terminales no puede alojar de forma segura todos los cables directamente:
1. Prepare un cable corto de 2C x 0,75 mm2 (18AWG) con capacidad para soportar la corriente combinada de todos los accesorios conectados.
2. Conecte un extremo de este cable a los terminales O/S/C y COM de la placa de control.
3. Conecte el otro extremo a los extremos correspondientes del cable accesorio utilizando un conector seguro.
4. Compruebe que todas las conexiones estén bien apretadas, seguras y correctamente aisladas para evitar fallos eléctricos.
Nota: Este método reduce la tensión mecánica en los terminales de la placa de control y simplifica el mantenimiento futuro o la ampliación del sistema.
Paso 4: Verificar el Cableado.
1. Asegúrese de que todos los accesorios estén conectados en paralelo, no en serie.
2. Tire suavemente de cada cable para confirmar que esté bien sujeto.
3. Vuelva a verificar que todos los tornillos de los terminales estén bien apretados.
Paso 5: Probar el Sistema.
1. Vuelva a conectar la alimentación del abrepuertas.
2. Pruebe cada accesorio individualmente para confirmar que activa correctamente el abrepuertas.
3. Si un accesorio no funciona:
- Intente cambiar de la conexión directa al método de cable flexible para minimizar las posibles interferencias.
- Vuelva a comprobar el cableado del accesorio y la integridad del conector.
Notas de Seguridad
- Desconecte siempre la alimentación eléctrica antes de realizar cualquier conexión eléctrica.
- Utilice cables con el calibre y el índice de aislamiento adecuados.
- Evite apretar demasiado los tornillos para no dañar los terminales ni romper los cables.
Para conectar varios accesorios cableados a un solo par de terminales de pulsador en una TOPENS placa de control, utilice el método de cableado directo o el método de cable flexible, dependiendo de la capacidad del terminal. Ambas opciones proporcionan una conexión limpia, segura y fiable, lo que garantiza un rendimiento óptimo de su TOPENS sistema de puerta automática.
