Wie programmiert man TOPENS M12 Fernbedienung

TOPENS automatische Torantriebe sind auf Komfort, Zuverlässigkeit und Benutzerfreundlichkeit ausgelegt. Jedes Torantriebsset enthält zwei vorprogrammierte Fernbedienungen, wodurch die Einrichtung schnell und problemlos durchgeführt werden kann.

Wenn Sie zusätzliche M12 Fernbedienungen kaufen oder eine vorhandene Fernbedienung nicht mehr funktioniert, können Sie diese manuell für Ihren Torantrieb programmieren. Der Vorgang ist unkompliziert und erfordert nur wenige Schritte.

Funktionen der Fernbedienungstasten

Die Funktionen der Fernbedienungstasten variieren je nach Typ des TOPENS Antriebs

Antriebe für Flügeltore und Garagentore

• Alle vier Tasten haben dieselbe Funktion. Jede Taste kann mit dem Antrieb programmiert werden. Bei jedem Tastendruck wird der Antrieb durch die folgenden Schritte geschaltet: Öffnen → Stopp → Schließen → Stopp → Öffnen.
• Bei TOPENS intelligenten Torantrieben unterstützen die Tasten zwei Betriebsmodi. Detaillierte Anweisungen finden Sie in der Bedienungsanleitung.

Schiebetorantriebe

• Taste A: Standardbetrieb (Öffnen → Stopp → Schließen → Stopp → Öffnen).
• Taste B: Aktiviert automatisch den Teilöffnung-Modus (Teilöffnung des Tores als Personendurchgang einstellbar), falls der Modus aktiviert ist. Wenn der Teilöffnung-Modus deaktiviert ist, funktioniert die Taste wie Taste A.
• Tasten C und D: Diese können so programmiert werden, um zusätzliche Schiebetorantriebe zu steuern, wenn sie separat mit ERM12 Externen Empfängern gekoppelt werden. In diesem Fall erfolgt der Betrieb im Standardmodus ohne Teilöffnung-Modus.

Programmierung mit TOPENS Tor-/Türantrieben

Schritt 1: In den Programmiermodus wechseln

1) Finden Sie die Programmiertaste auf der Steuerplatine. Je nach Modell kann sie mit „CODE SW“, „LEARN“ oder „LNSW“ beschriftet sein.

2) Drücken Sie die Taste und lassen Sie sie wieder los. Der Antrieb wechselt in den Programmiermodus, was durch eines der folgenden Anzeichen angezeigt wird:

• Die LED für die Programmierung leuchtet auf;
• Auf dem digitalen Display des Torantriebs wird „Ln“ angezeigt;
• Auf dem Display des Garagentorantriebs wird „.“ angezeigt;
• Auf dem LCD-Bildschirm wird „REMOTE CONTROL LEARNING...“ (Fernbedienung wird eingelernt...) angezeigt.

Schritt 2: Fernbedienung programmieren

1) Drücken Sie die Taste der Fernbedienung einmal, die Sie programmieren möchten, und drücken Sie sie erneut, nachdem die LED an der Fernbedienung erloschen ist.

2) Die Programmierung war erfolgreich, wenn einer der folgenden Fälle eintritt:

• Die LED für die Programmierung blinkt etwa 3 Sekunden lang und erlischt dann;
• Auf dem Display des Antriebs blinkt „Ln“ und wechselt anschließend wieder zu „- -“;
• Auf dem Display des Garagentorantriebs blinkt „·“ und wechselt anschließend wieder zu „H“ oder „h“;
• Das LCD zeigt „LEARNING SUCCESSFUL“ (ERFOLGREICHES LERNEN) an und kehrt dann in den Standby-Modus zurück.

Schritt 3: Die Fernbedienung testen

Drücken Sie die programmierte Taste auf der M12 Fernbedienung, um zu überprüfen, ob der Antrieb reagiert. Wenn sich das Tor oder die Tür wie erwartet öffnet oder schließt, ist die Programmierung abgeschlossen.

Programmierungsreferenztabelle

Benutzen Sie die folgende Tabelle, um die richtige Programmierungstaste und Anzeige für Ihr Modell zu ermitteln:

Flügeltorantriebe

Schiebetorantriebe

Garagentorantrieb

Hinweis: Bei einigen Modellen (z. B. CF800, BK800, RK500T, RK700T, RK1100T, CK700, CK1100) sind die Anlernen-Taste und die LED nicht eindeutig gekennzeichnet. Die Position entnehmen Sie bitte der folgenden Abbildung.

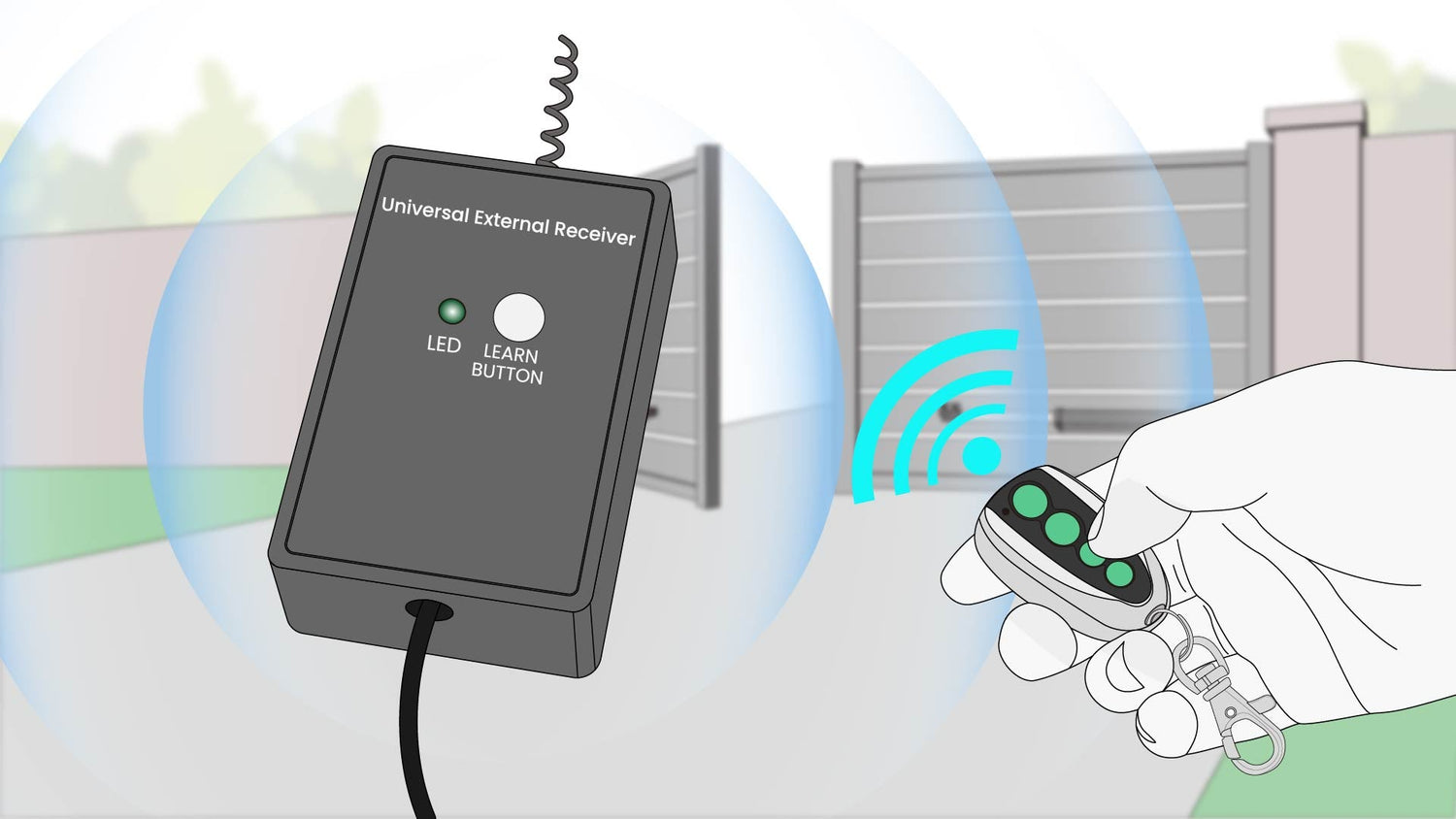

Programmierung mit ERM12 Externem Empfänger

Der TOPENS ERM12 Externe Empfänger erweitert die Funktionen Ihres Torantriebssystems, indem die Anzahl der programmierbaren Fernbedienungen erhöht, die Reichweite vergrößert und die Kompatibilität mit Torantrieben anderer Marken ermöglicht, deren Steuerplatinen das Signal „Potenzialfreier Schließerkontakt“ verarbeiten können. Sobald der ERM12 an Ihren Antrieb angeschlossen ist, können Sie Ihre Fernbedienung ganz einfach über den Empfänger programmieren

• Drücken Sie kurz die Anlernen-Taste am Empfänger. Die LED leuchtet auf.
• Drücken Sie die Taste der Fernbedienung einmal, die Sie programmieren möchten, und drücken Sie sie erneut, nachdem die LED an der Fernbedienung erloschen ist.
• Die LED am Empfänger blinkt etwa 3 Sekunden lang und erlischt dann, was anzeigt, dass die Programmierung erfolgreich war.
• Testen Sie die Fernbedienung, um sicherzustellen, dass sie ordnungsgemäß funktioniert.

Hinweis: Die Fernbedienung kann nicht gleichzeitig mit der Steuerplatine und dem ERM12 gekoppelt werden. Wenn Sie die Fernbedienung mit dem ERM12 programmieren möchten, stellen Sie sicher, dass sie zuvor von der Steuerplatine getrennt wurde, um Konflikte zu vermeiden.

Die TOPENS M12 Fernbedienung lässt sich schnell programmieren und ist im Einsatz zuverlässig. Wenn Sie die oben genannten Schritte befolgen, erhalten Sie sofortigen und sicheren Zutritt zu Ihrem Haus.
