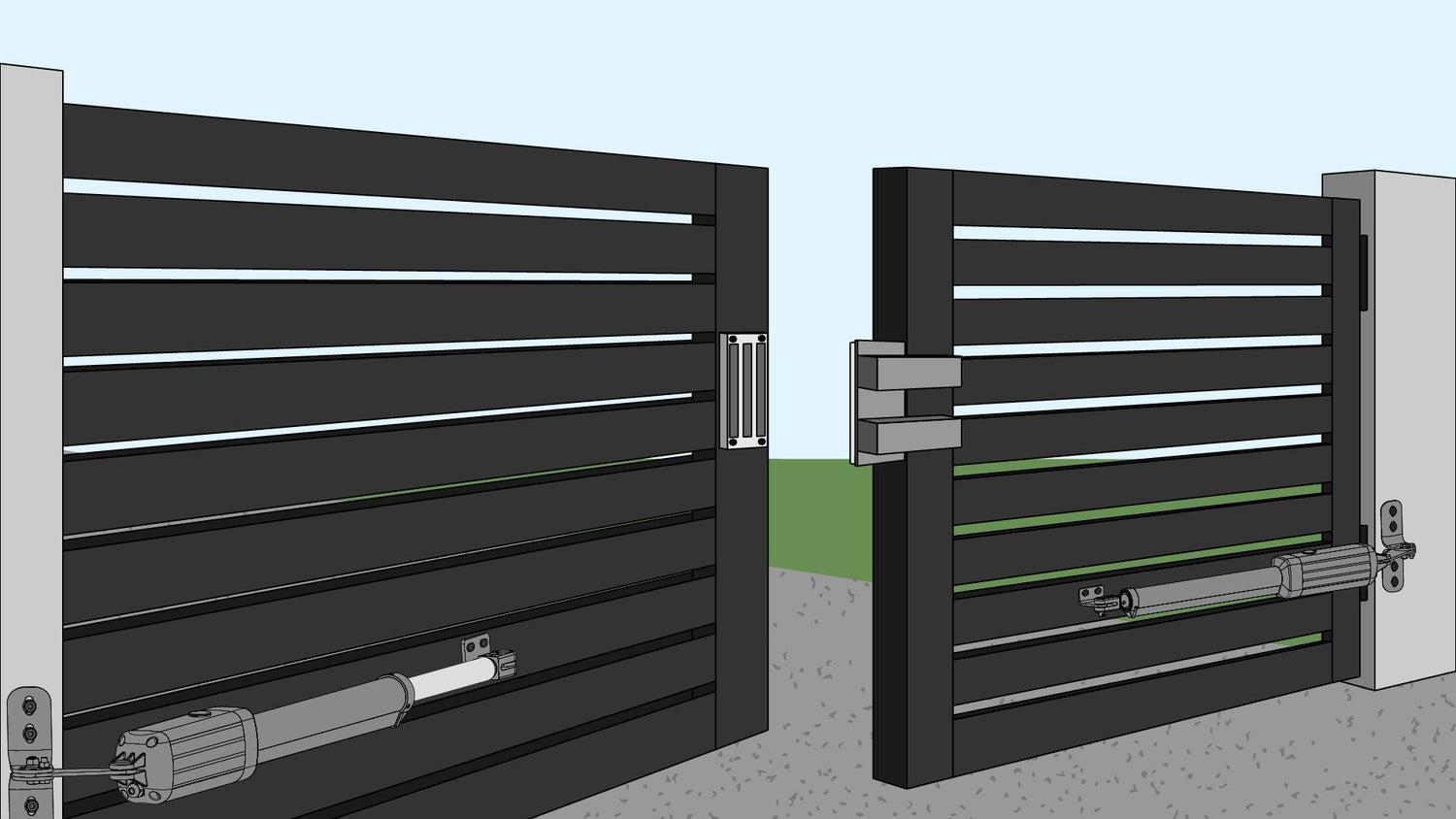

Ein elektromagnetisches Schloss (Magnetschloss) nutzt Magnetkraft, um ein Tor sicher geschlossen zu halten und so unerlaubten Zutritt zu verhindern. In Verbindung mit einem automatischen Torsystem erhöht das Magnetschloss die Sicherheit erheblich.
In dieser Anleitung werden die Kompatibilität des Magnetschlosses mit TOPENS Drehtorantrieben, die korrekten Verkabelungsmethoden, das Betriebsverhalten sowie wichtige Sicherheitshinweise erläutert.
1. Kompatibilität mit TOPENS Drehtorantrieben
Alle TOPENS Drehtorantriebe sind mit Magnetschloss kompatibel. Allerdings unterstützen nur die Modelle XD851 und XD852 den direkten Anschluss an ein Magnetschloss.
Ein Magnetschloss verfügt über eine Fail-Safe-Konstruktion (Entriegelung bei Stromausfall), was bedeutet, dass sie eine kontinuierliche Stromversorgung benötigt, um verriegelt zu bleiben. Beim Stromausfall wird die Verriegelung gelöst und das Tor kann sich öffnen.
Bei allen anderen TOPENS Modellen sind die Klemmen LOCK auf der Steuerplatine für die elektrischen Fail-Secure-Schlösser (Verriegelung bei Stromausfall) ausgelegt. Die Klemmen geben nur während der ersten 4 Sekunden des Öffnungszyklus des Antriebs einen 24VDC Strom aus und bleiben zu allen anderen Zeiten stromlos.
Deshalb ist für andere Modelle als XD851 / XD852 ein externes 24VDC Relais erforderlich, um das Verriegelungssignal für den ordnungsgemäßen Betrieb des Magnetschlosses umzuwandeln.
** Anmerkung：
- Ein Fail-Safe-Schloss wird bei Stromausfall entriegelt und eignet sich daher für Anwendungen, bei denen eine sichere Ausgangsmöglichkeit an erster Stelle steht. Magnetschlösser sind in der Regel Fail-Safe-Schlösser.
- Ein Fail-Secure-Schloss bleibt bei Stromausfall verriegelt und eignet sich daher für Anwendungen, bei denen Sicherheit an erster Stelle steht. Die meisten elektrischen Riegelschlösser sind Fail-Secure-Schlösser.
2. Verkabelung des elektromagnetischen Schlosses
Wichtige Hinweise
- Ein Magnetschloss bleibt nur geschlossen, solange sie kontinuierlich mit Strom versorgt wird. Bei einem Stromausfall versagt die Verriegelung. Batteriebetriebene Systeme bieten nur eine kurzfristige Notstromversorgung und werden generell aus Sicherheitsgründen nicht für Magnetschlossen empfohlen.
- Ein 12V Magnetschloss muss über eine 12VDC Stromversorgung betrieben werden, ein 24V Magnetschloss über eine 24VDC Stromversorgung. Achten Sie stets darauf, dass die Spannung des Magnetschlosses mit der Stromquelle übereinstimmt.
- TOPENS Drehtorantriebe bieten einen 24VDC Ausgang. Bei Modellen, die mit einem UPS01 (PLUS) oder einem DPS180-U Netzteil ausgestattet sind und Wechselstrom als Hauptstromquelle nutzen, kann ein 24V Magnetschloss direkt vom Antrieb mit Strom versorgt werden.
- Wenn ein Magnetschloss mit 12VDC betrieben wird, ist eine separate 12VDC Stromversorgung erforderlich.
- Bei Verwendung eines Relais sollte ein 24VDC Relais gewählt werden, das für die Stromaufnahme des Magnetschlosses ausgelegt ist, um eine Überhitzung oder einen Ausfall zu vermeiden.
(1) Modelle XD851 und XD852 – Direktanschluss
- Diese Modelle unterstützen sowohl elektrische Fail-Secure-Schlösser als auch Fail-Safe-Magnetschloss, die für 24VDC und weniger als 3A ausgelegt sind.
- Stellen Sie über die Steuerplatine oder die TOPENS Smart App den Betriebsmodus der Klemmen LOCK auf „ELECTROMAGNETIC“ (ELEKTROMAGNETISCH) ein (weitere Informationen finden Sie in der Bedienungsanleitung)
-
Schließen Sie die Plus- und Minuskabel des Magnetschlosses direkt an die Klemmen LOCK auf der Steuerplatine an.
(2) Torantriebe mit UPS01 (PLUS) / DPS180-U Netzteil (außer XD851 und XD852)
- Verwenden Sie ein 24V Magnetschloss mit einer Stromaufnahme von weniger als 3A in Verbindung mit einem 24VDC Relais von geeigneter Kapazität.
Verkabelungsschritte:
a. Verbinden Sie die Plus- und Minuskabel des Magnetschlosses über die Öffnerkontakte (NC) des Relais mit den Klemmen BAT.
b. Verbinden Sie die Relaisspule mit den Klemmen LOCK.
(3) Weitere Bedingungen
Eine zusätzliche Stromversorgung und ein 24VDC Relais sind erforderlich, wenn:
- Im Lieferumfang des Antriebs ist kein Netzteil vom UPS01 (PLUS) / DPS180-U enthalten, oder
- Das Magnetschloss ist für 12VDC ausgelegt.
Verkabelungsschritte:
a. Verbinden Sie die Plus- und Minuskabel des Magnetschlosses über die Öffnerkontakt (NC) des Relais mit der externen Stromversorgung.
b. Verbinden Sie die Relaisspule mit den Klemmen LOCK.
Hinweis: Achten Sie stets darauf, dass die Spannung des Magnetschlosses mit der Stromquelle übereinstimmt.
3. Betriebsablauf
Nach der Installation funktioniert das System wie folgt:
- Das Tor ist geschlossen: Das Magnetschloss wird über die NC-Kontakte des Relais mit Strom versorgt, wodurch das Tor sicher geschlossen bleibt.
- Das Tor öffnet sich: Der Antrieb sendet das Signal LOCK; das Relais schaltet in den NO-Zustand (im stromlosen Ruhezustand geöffnet), unterbricht die Stromversorgung und gibt das Magnetschloss frei.
- Das Tor ist wieder geschlossen: Die Stromversorgung ist wiederhergestellt, und das Magnetschloss wird automatisch wieder aktiviert, um das Tor zu verriegeln.
Dadurch bleibt das Tor im geschlossenen Zustand verriegelt und wird automatisch entriegelt, sobald der Antrieb aktiviert wird.
4. Sicherheitshinweise
- Bei Doppelflügeltorantrieben sollten Sie die Öffnungs- und Schließverzögerungszeit zwischen Haupt- und Nebenflügel auf mehr als 4 Sekunden einstellen, um einen reibungslosen und sicheren Betrieb zu gewährleisten.
- Denn das Magnetschloss ist Fail-Safe und bei Stromausfall entriegelt wird, sollte in Gebieten mit häufigen Stromausfällen ein Fail-Secure-Schloss in Betracht gezogen werden, wie beispielsweise das TOPENS ET24 elektrische Torschloss.
Ein ordnungsgemäß installiertes Magnetschloss sorgt für eine deutliche Verbesserung der Sicherheit bei den Flügeltorsystemen von TOPENS. Bei korrekter Relaisverkabelung und Stromversorgung lässt sich das Magnetschloss nahtlos integrieren – sie hält das Tor im geschlossenen Zustand sicher verriegelt und löst es während des Betriebs automatisch.
