Die TOPENS TC175P kabelgebundene Tastatur ist ein intelligentes Zugangskontrollgerät, das die kontaktlose RFID-Transpondertechnologie nutzt. Es ermöglicht das Tor mit einem kurzen Passwort oder durch Scannen einer Karte (nicht im Lieferumfang enthalten) zu öffnen, ohne einen Schlüssel mitzunehmen. Mit den fortschrittlichen TOPENS Sicherheitsmerkmalen bietet diese Tastatur sowohl Komfort als auch Sicherheit für den schlüssellosen Zutritt.
1. Breite Kompatibilität
Die TC175P funktioniert mit allen TOPENS Torantrieben und ist kompatibel mit den meisten Dreh- oder Schiebetorantrieben anderer Marken, die das Signal „ normal offener Trockenkontakt“ akzeptieren. Im Gegensatz zu kabellosen Tastaturen ist es ideal für Bereiche mit häufigen Störungen oder schwachen Funksignalen.
2. Kabelanschluss
- Die Tastatur hat zwei Klemmensätze: JP1 und JP2. Die Klemmen JP2 werden normalerweise für Torantriebe und Zugangskontrollsysteme verwendet.
- Verbinden Sie die Klemmen „COM“ und „NO“ von JP2 mit den Klemmen des Wandschalters auf der Steuerplatine Ihres Torantriebs.
- Verbinden Sie die Klemmen „+12V/24V“ und „GND“ von JP2 mit den Klemmen Aux. Ausgang 12-24VDC auf der Steuerplatine oder mit einer externen Stromquelle.
Hinweis: Verwenden Sie für den Anschluss ein Kabel 4C x 0,3mm2 (22AWG) (nicht im Lieferumfang enthalten). Das Kabel sollte nicht länger als 5 Meter sein. Für längere Abstände sollten Sie dickere abgeschirmte Kabel verwenden. Der maximal erlaubte Abstand beträgt 30 Meter.
3. Einstellung
Auswahl des Modus: Zur Auswahl stehen drei verschiedene Betriebsarten:
- Nur Karte
- Karte oder temporäres/privates oder allgemeines Zugangspasswort
- Karte + Kartenpasswort.
Um den Modus einzustellen, drücken Sie: # Programmierungspasswort # 6 XX #.
XX kann sein:
- 01 (Nur Karte)
- 02 (Karte oder Zugangspasswort)
- 03 (Karte + Kartenpasswort)
Ein Passwort oder eine Karte hinzufügen:
- Im Modus „Nur Karte“ fügen Sie eine Benutzerkarte hinzu, indem Sie drücken: # Programmierungspasswort # 1 Karte lesen #.
- Im Modus „Karte oder Zugangspasswort“ wird das gemeinsame Zugangspasswort festgelegt, indem Sie drücken: # Programmierungspasswort # 21 neues allgemeines Zugangspasswort #; Fügen Sie ein privates Zugangspasswort (PIN) hinzu, indem Sie drücken: # Programmierungspasswort # 22 PIN #;
- Im Modus „Karte + Kartenpasswort“, drücken Sie: # Programmierungspasswort # 3 Karten-PIN lesen #.
Hinweisen:
- Passwort kann 3 bis 6 Ziffern lang sein.
- Der RFID-Kartentyp ist 125KHz EM oder ID-Karte/ -Tag (nicht enthalten).
4. Bedienung des Torantriebs

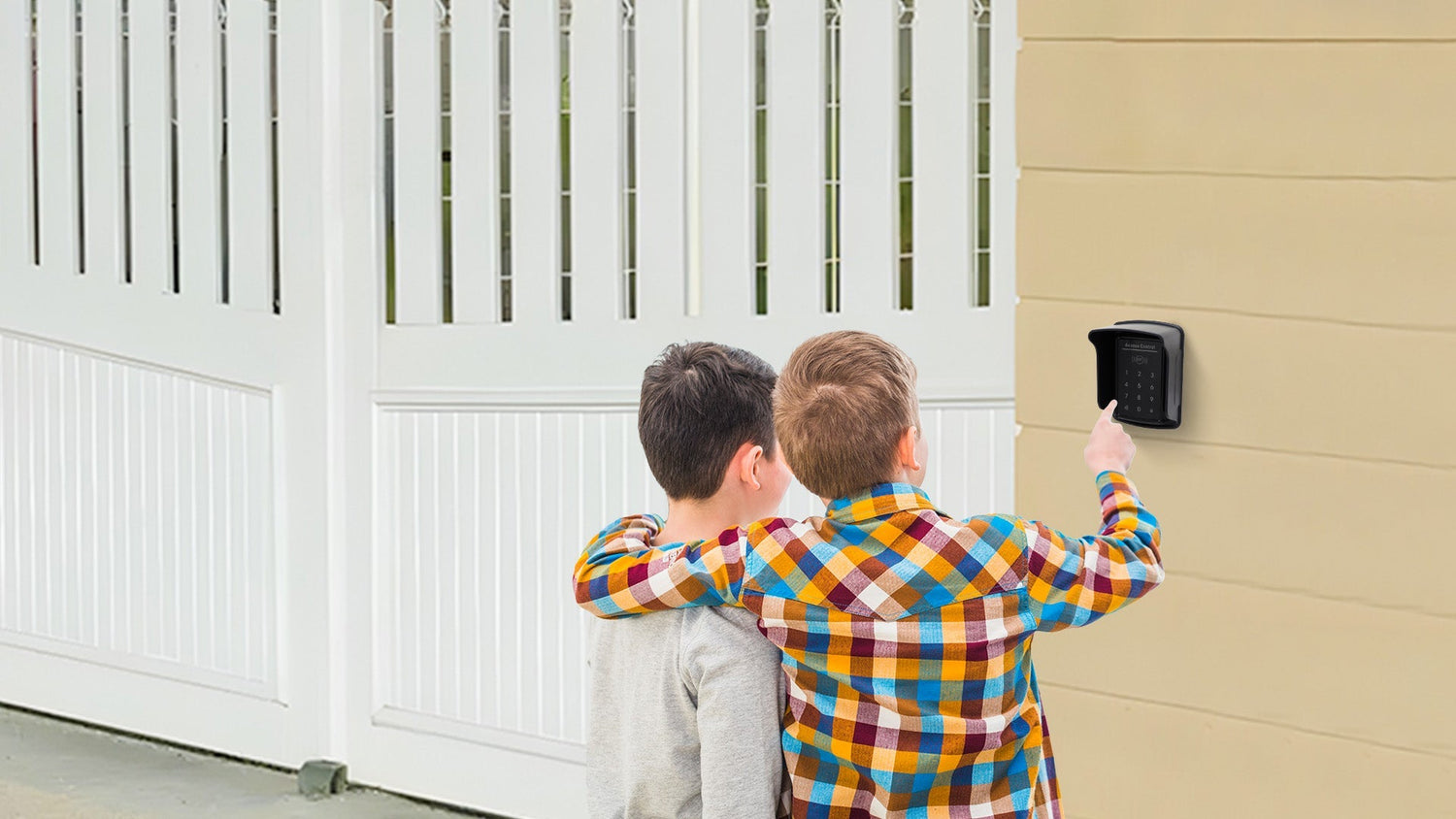

Sobald die Verbindung und die Einrichtung fertig sind, bedienen Sie das Tor, indem Sie Ihr Zugangspasswort eingeben und # drücken oder indem Sie Ihre Karte auf die Tastatur tippen.
Für mehr Sicherheit können Sie die Sicherheitsfunktion und Anti-Demontage-Funktion aktivieren.
- Sicherheitsfunktion: Das System wird für 5 Minuten gesperrt, wenn eine unbefugte Karte gelesen wird oder wenn man das Passwort 10 Mal falsch eingegeben hat.
- Anti-Demontage-Funktion: Der eingebaute Summer wird ausgelöst, wenn jemand versucht, die Tastatur zu demontieren.
Wenn Sie diese einfachen Schritte befolgen, bietet die kabelgebundene Tastatur TC175P eine zuverlässige und sichere Lösung für den Torzutritt. Genießen Sie den Komfort des schlüssellosen Zugangs und den Seelenfrieden, der mit einer verbesserten Sicherheit für Ihr Eigentum einhergeht.
