Wenn Sie möchten, dass der Torantrieb länger funktioniert, ist eine regelmäßige Wartung erforderlich. Und wenn das Gerät nicht richtig funktioniert, kann es sehr hilfreich sein, einige grundlegende Informationen über die Fehlerbehebung zu kennen. Wenn Sie Probleme beim Betrieb Ihres Torantriebs haben, kann es eine Reihe von Gründen geben. Einer dieser Gründe ist der Endschalter. Hier sind einige Tipps zur Fehlerbehebung beim Endschalter.
TOPENS bietet verschiedene Arten von Torantrieben an, einschließlich Drehtorantriebe, Schiebetorantriebe und Garagentorantriebe. Jede Art hat ihre eigenen Überprüfungsmethoden.
Drehtorantrieb

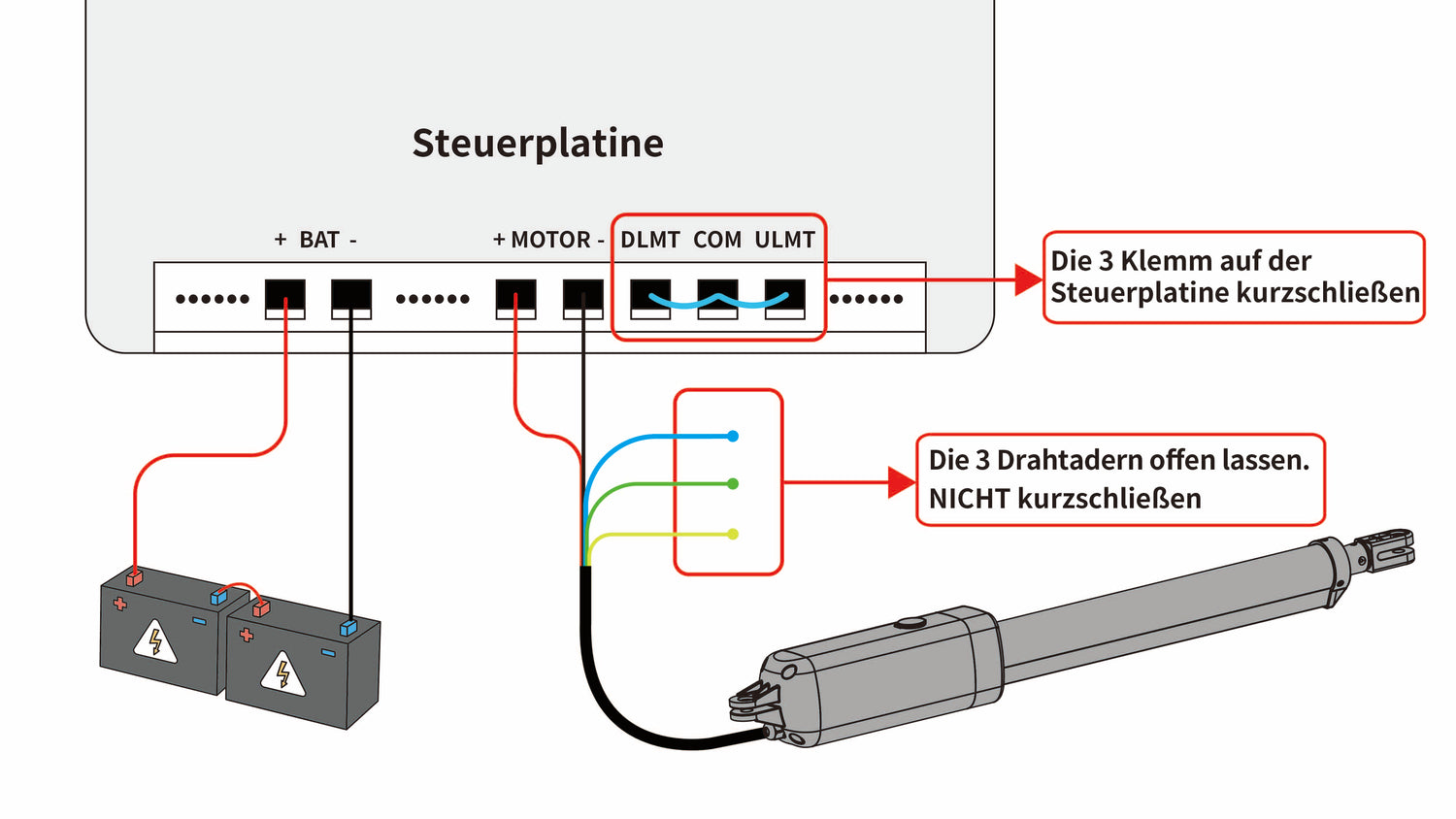

- Wenn der Torantrieb nicht funktioniert, können Sie zwei Drähte verwenden, um die Klemmen DLMT, COM und ULMT auf der Steuerplatine (entsprechend den blauen, grünen und gelben Drahtadern des Torantriebs) kurzzuschließen ( Siehe den tatsächlichen Anschluss und die Farbe entsprechend der jeweiligen Maschine). Damit wird es getestet, ob sich der Torantrieb beim Drücken der Fernbedienung bewegt. Wenn sich der Torantrieb in diesem Fall normal bewegen kann, liegt das Problem am magnetischen Endschalter.
- Wenn der Torantrieb funktioniert, kann es aufgrund eines Fehlers beim Endschalter dazu kommen, dass das Tor übermäßig geöffnet oder geschlossen wird und dadurch Hindernisse auftreten. In diesem Fall entfernen Sie den Torantrieb vom Tor und drücken die Fernbedienung, um den Torantrieb zu bewegen. Und dann beobachten, ob sich der Torantrieb nach Erreichen des Endschalters beim Ausfahren oder Einfahren weiter bewegt. Wenn der Nahendschalter (Endschalter A) nicht funktioniert, wird die vordere Befestigung und der Arm nicht waagerecht sondern angewinkelt sein, wie eine Verdrehung aussieht. Wenn der Fernendschalter (Endschalter B) nicht funktioniert, fährt der Arm weiter aus und befindet sich dann im Leerlauf.
Schiebetorantrieb
Bei den Schiebetorantrieben kann es je nach Modell in zwei Gruppen eingeteilt werden, deren Fehlersuche beim Endschalter unterschiedlich ist.
1. Für die meisten Modelle (alle TOPENS Schiebetorantriebe außer RK990T, CK1200, RK1200T, CK2600 und RK2600T)
- Wenn der Torantrieb nicht funktioniert, entfernen Sie den Drahtanschluss des Endschalters, der an die Klemmen 3#, 4#, 5# oder 8#, 9#, 10# der Steuerplatine angeschlossen ist (Siehe den tatsächlichen Anschluss und die Farbe entsprechend der jeweiligen Maschine). Und verwenden Sie dann zwei Drahtbrücke, um die 3 Klemmen miteinander kurz zu verbinden. Drücken Sie die Fernbedienung, um den Torantrieb zu bedienen. Der Endschalter ist defekt, wenn der Motor in beide Richtungen laufen kann.
OR
- Wenn der Torantrieb funktioniert, während der Endschalter außer Betrieb ist
a. Lösen Sie die Kupplung des Torantriebs. Entfernen Sie den N-Magneten vom Tor (hier wird angenommen, dass der N-Magnet ungültig ist). Drücken Sie die Fernbedienung, um den Motor zu betätigen. Dann bewegen Sie den Magneten manuell näher oder weiter von der Begrenzung entfernt, um zu sehen, ob der Motor anhält (Vielleicht gibt es eine kleine Verzögerung und der Motor wird nur in eine Richtung angehalten). Wenn ja, sollte der Endschalter in Ordnung sein. Das Problem bezieht sich auf den Einbau des Magneten. Versuchen Sie, die Position des Magnets zu anzupassen ( Den Magnet näher oder weiter vom Endschalter montieren) und überprüfen, ob es funktioniert.
b. Falls der Motor immer noch nicht anhält, wenn Sie den Magneten manuell näher oder weiter von der Begrenzung entfernt bewegen. Schrauben Sie den Endschalter vom Torantrieb ab. Dann entfernen Sie den Endschalter vom Motor (Falls es sich um eine Motorstörung handelt) und testen Sie es erneut nach der oben genannten Methode. Wenn der N-Magnet vom Endschalter erkannt wird (Der Motor läuft nicht mehr), liegt das Problem an der Motorstörung. Es wird empfohlen, eine kleine Eisenplatte zwischen dem Endschalter und dem Motor zu installieren.
c. Falls der N-Magnet kann immer noch NICHT erkannt werden, wenn der Endschalter vom Motor entfernt ist, sollte dieser Endschalter fehlerhaft sein.
2. Für die fünf Schiebetorantriebe RK990T, CK1200, RK1200T, CK2600, RK2600T:
- Wenn der Torantrieb nicht funktioniert, nehmen Sie die Kabel des Endschalters ab und drücken Sie die Fernbedienung. Wenn der Antrieb normal funktioniert, liegt das Problem am Endschalter.
- Wenn der Torantrieb funktioniert, aber der Endschalter nicht, beobachten Sie die Leuchtanzeige auf der Steuerplatine. Wenn der Endschalter den Magneten normal erkennt, leuchtet die entsprechende Anzeigeleuchte (UP / DN) auf der Steuerplatine auf. Wenn sie nicht aufleuchtet, ist der Endschalter fehlerhaft.
CASAR800 Garagentorantrieb
Sie können den Endschalter überprüfen, indem Sie ihn zurücksetzen.
- Wenn sich der Motor beim Zurücksetzen nicht dreht, überprüfen Sie, ob das Relais der Steuerplatine klappert. Wenn ja, liegt ein Motorfehler vor; wenn nicht, liegt ein Fehler in der Steuerplatine vor.
- Wenn sich der Motor intermittierend dreht, ist die Motor-Hall-Platine oder die Steuerplatine fehlerhaft.
Überprüfen Sie regelmäßig, ob sich die Öffnungs- und Schließpositionen des Tores ändern, ob der Endschalter genau und zuverlässig ist und ob das Tor gut ausbalanciert ist. Und nehmen Sie rechtzeitig Einstellungen vor, um den Torantrieb im besten Betriebszustand zu halten. Falls der Torantrieb nicht funktioniert, führen Sie selbst eine einfache Fehlersuche durch oder bitten Sie den technischen Support von TOPENS um Hilfe. Sobald Sie das Problem gelöst haben, werden Sie ein großes Erfolgserlebnis erhalten.
