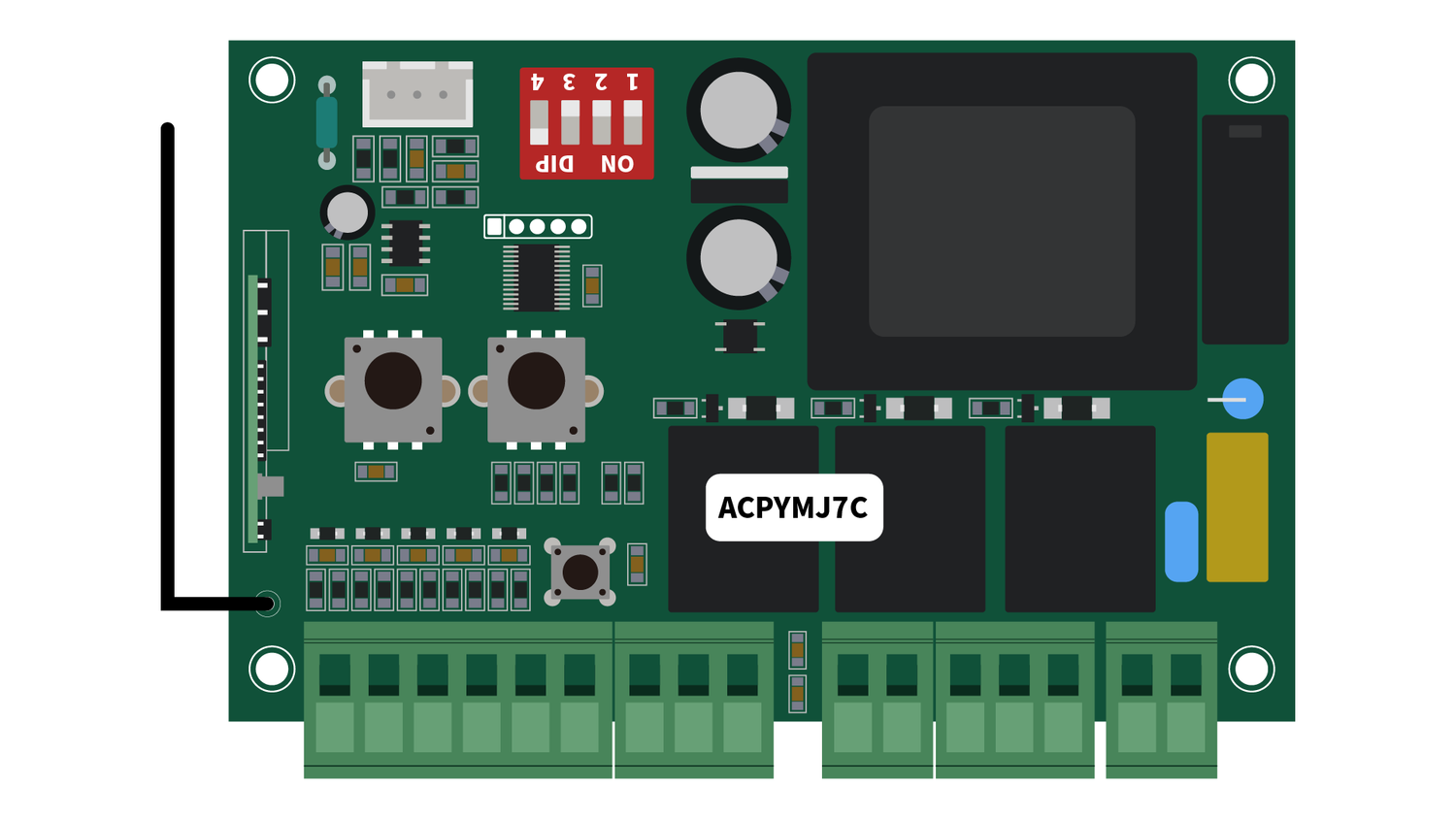

Para garantizar una experiencia óptima con su TOPENS abrepuertas deslizante, es crucial comprender las funciones de los terminales de cable en su placa de control. Este artículo tiene como objetivo proporcionar una comprensión clara de su sistema de abridor de puerta deslizante centrándose en la placa de control ACPYMJ7C en el modelo TOPENS CK1100.

 Terminal Nombre Completo
1. L LIVE WIRE
2. N NEUTRAL WIRE
6-7. LAMP LAMP
8. DN DOWN LIMIT
9. COM COMMON
10. UP UP LIMIT
11. VCC VOLTAGE AT THE COMMON COLLECTOR
12. PHO PHOTOCELL
13. COM COMMON
14. O/S/C OPEN/STOP/CLOSE
15. COM COMMON
16. OPSW OPEN SWITCH


Nota Clave:
Cada terminal es interdependiente. Las conexiones de accesorios requieren el uso de varios terminales simultáneamente.


Terminales y Sus Funciones:


Terminal 1 “L” y Terminal 2 “N”:
Función: Terminales de entrada para alimentación de CA, conectados a los cables vivos (L) y neutros (N) del cable de alimentación.


Terminal 3 “U”, Terminal 4 “V”, y Terminal 5 “W”:
Función: Terminales de salida para el control del motor, conectados a los cables del motor (negro, amarillo y rojo) respectivamente. Los cables del condensador de arranque están conectados en paralelo con los cables del motor (amarillo/negro) a los terminales "V" y "W".
Nota: El terminal "U" sirve como extremo común, mientras que los terminales "V" y "W" controlan la dirección del motor (avance/retroceso).


Terminal 6, 7 “LAMP”:
Función: Terminales de salida para una luz de advertencia, conectados directamente a la luz de advertencia, que proporcionan el mismo voltaje que el suministro de red durante el funcionamiento de la puerta, haciendo que la luz de advertencia parpadee.
Nota: Compatible con luces de advertencia de otras marcas con voltaje nominal que coincida con el voltaje del motor y una corriente nominal de menos de 1 A.


Terminal 8 “DN”, Terminal 9 “COM”, y Terminal 10 “UP”:
Función: Terminales de entrada para los interruptores de límite normalmente cerrados, conectados a los cables amarillo, negro y rojo del interruptor, respectivamente. Cuando el imán activa el interruptor de límite, el contacto del interruptor de límite normalmente cerrado está en circuito abierto y el motor deja de funcionar.


Terminal 11 “VCC” y Terminal 13 “COM”:
Función: Terminales de salida auxiliares, que proporcionan alimentación de 12 V CC a los accesorios (salida nominal inferior a 100 mA).
Nota: Puede alimentar accesorios de terceros con un voltaje nominal de 12 V CC.


Terminal 12 “PHO” y Terminal “COM”:
Función: Recepción de la señal de entrada de un sensor de fotocélula, que funciona con una base de entrada normalmente cerrada (NC) (NC: normalmente cerrada; NO: normalmente abierto).
Notas:

  • La puerta responde en función del estado del sensor (bloqueado o desbloqueado). El bloqueo del sensor hace que los dos terminales se abran en circuito, lo que hace que la puerta se detenga o retroceda en consecuencia.
  • Es posible la conexión a un sensor de terceros con salida de señal de contacto seco normalmente cerrada.


Terminal 14 “O/S/C” y Terminal 13 “COM”:
Función: Controle el funcionamiento de la puerta a través de una entrada de señal de contacto seco normalmente abierta, comúnmente conectada a pulsadores, teclados con cable y receptores externos para el funcionamiento cíclico de la puerta (abrir/parar/cerrar/parar).
Nota: Compatible con pulsadores de terceros, teclados con cable o receptores externos con salida de señal de contacto seco normalmente abierta.


Terminal 16 “OPSW” y Terminal 15 “COM”:
Función: Acepte la entrada de señal de la apertura de la puerta, generalmente conectada a la salida normalmente abierta de una varilla de salida del sensor del vehículo.
Notas:

  • Cuando se detecta un vehículo, los dos terminales se cortocircuitan, lo que hace que la puerta se abra. Las terminales están dedicadas a abrir la puerta, pero no la cerrarán ni la detendrán.
  • Se puede conectar a una varilla de salida del sensor del vehículo de terceros con una salida de señal de contacto seco normalmente abierta (asegúrese de que sea compatible con 12 V CC o use un adaptador de corriente adicional).


Consejos:
La compatibilidad de la placa de control con accesorios de terceros depende de la tensión nominal del accesorio y de su tipo de salida de señal. Seleccione los accesorios en consecuencia para una integración perfecta.


Comprender las funciones del terminal en la placa de control de su TOPENS abrepuertas deslizante es un paso fundamental hacia un funcionamiento óptimo y la resolución de problemas. Al familiarizarse con el funcionamiento de cada terminal y sus funciones previstas, puede tomar decisiones informadas e integrar de manera eficiente los accesorios necesarios.


Prioriza siempre la seguridad. Respete las pautas de seguridad proporcionadas en el manual del usuario durante cualquier procedimiento de instalación, configuración o mantenimiento. Si encuentra desafíos o tiene más preguntas sobre su sistema de TOPENS abridor de puerta deslizante, no dude en consultar el completo manual del usuario o ponerse en contacto con nuestro equipo de soporte dedicado.


Valoramos su satisfacción y nos comprometemos a garantizar una experiencia fluida y segura con su abridor de puertas. ¡Gracias por elegir TOPENS para sus necesidades de control de acceso!
